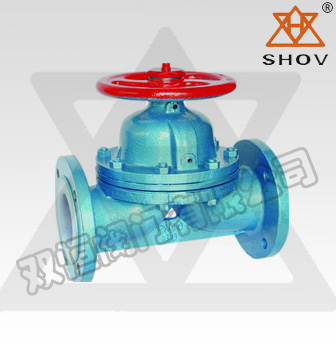

主要特點
隔膜把下部閥體內腔與上部閥蓋內腔隔開，使位于隔膜上方的閥桿、閥瓣等零件不受介質腐蝕，省去了填料密封結構，且不會產生介質外漏。
1、采用橡膠或塑料等軟質密封制作的隔膜，密封性較好。由于隔膜為易損件，應視介質特性而定期更換。
2、受隔膜材料限制，隔膜閥適用于低壓和溫度相對不高的場合。
3、隔膜閥按結構形式可分為：屋式、直流式、截止式、直通式、閘板式和直角式六種；連接形式通常為法蘭連接；按驅動方式可分為手動、電動和氣動三種，其中氣動驅動又分為常開式、常閉式和往復式三種。
4.一般不宜用于溫度高于60度及輸送有機溶劑和強氧化介質的管路中，也不宜在較高壓力的管路中使用.
隔膜閥是在1.3×10-5～2.5X106Pa的流體系統中用來開啟或隔斷氣流的閥門。
性能規范
|
遵循規范 |
STANDARD |
|
設計與制造 |
GB/T 12239 |
|
結構長度 |
GB/T 12221、JB/T1688 |
|
法蘭尺寸 |
JB/T 78、JB/T 79 |
|
標志 |
GB/T 13927 |
|
供貨 |
GB/T 12220 |
|
壓力試驗 |
GB/T 12252 |
主要連接及外形尺寸
|
公稱
通徑
(DN) |
標準值 |
參考值 |
|
L |
D |
D1 |
D2 |
f |
b |
Z-Фd |
D0 |
H1 |
H2 |
重量 |
|
PN0.6（Mpa） |
|
15 |
125/108 |
80 |
55 |
40 |
2 |
12 |
4-Ф12 |
100 |
105 |
110 |
3.5 |
|
20 |
135/117 |
90 |
65 |
50 |
2 |
14 |
4-Ф12 |
100 |
115 |
125 |
4 |
|
25 |
145/127 |
100 |
75 |
60 |
2 |
14 |
4-Ф12 |
120 |
120 |
135 |
5.5 |
|
32 |
160/146 |
120 |
90 |
70 |
2 |
16 |
4-Ф14 |
120 |
125 |
150 |
8 |
|
40 |
180/159 |
130 |
100 |
80 |
3 |
16 |
4-Ф14 |
140 |
135 |
175 |
11 |
|
50 |
210/190 |
140 |
110 |
90 |
3 |
16 |
4-Ф14 |
140 |
155 |
195 |
14 |
|
65 |
250/216 |
160 |
130 |
110 |
3 |
16 |
4-Ф14 |
200 |
170 |
200 |
23 |
|
80 |
300/254 |
185 |
150 |
125 |
3 |
18 |
4-Ф18 |
200 |
200 |
255 |
29 |
|
100 |
350/305 |
205 |
170 |
145 |
3 |
18 |
4-Ф18 |
280 |
270 |
325 |
46 |
|
125 |
400/356 |
235 |
200 |
175 |
3 |
20 |
8-Ф18 |
320 |
335 |
405 |
70 |
|
150 |
460/406 |
260 |
225 |
200 |
3 |
20 |
8-Ф18 |
320 |
370 |
450 |
95 |
|
200 |
570/521 |
315 |
280 |
255 |
3 |
22 |
8-Ф18 |
400 |
480 |
600 |
170 |
|
250 |
680/635 |
370 |
335 |
310 |
3 |
24 |
12-Ф18 |
500 |
545 |
620 |
270 |
|
300 |
790/749 |
435 |
395 |
362 |
4 |
24 |
12-Ф23 |
500 |
585 |
680 |
320 |
主要連接及外形尺寸
|
公稱
通徑(DN) |
標準值 |
參考值 |
|
L |
D |
D1 |
D2 |
f |
b |
Z-Фd |
D0 |
H1 |
H2 |
重量 |
|
PN1.0（Mpa） |
|
15 |
125/108 |
95 |
65 |
45 |
2 |
14 |
4-Ф14 |
100 |
105 |
110 |
3.5 |
|
20 |
135/117 |
105 |
75 |
55 |
2 |
16 |
4-Ф14 |
100 |
115 |
125 |
4 |
|
25 |
145/127 |
115 |
85 |
65 |
2 |
16 |
4-Ф14 |
120 |
120 |
135 |
5.5 |
|
32 |
160/146 |
135 |
100 |
78 |
2 |
18 |
4-Ф18 |
120 |
125 |
150 |
8 |
|
40 |
180/159 |
145 |
110 |
85 |
3 |
18 |
4-Ф18 |
140 |
135 |
175 |
11 |
|
50 |
210/190 |
160 |
125 |
100 |
3 |
20 |
4-Ф18 |
140 |
155 |
195 |
14 |
|
65 |
250/216 |
180 |
145 |
120 |
3 |
20 |
4-Ф18 |
200 |
170 |
200 |
23 |
|
80 |
300/254 |
195 |
160 |
135 |
3 |
22 |
4-Ф18 |
200 |
200 |
255 |
29 |
|
100 |
350/305 |
215 |
180 |
155 |
3 |
22 |
8-Ф18 |
280 |
270 |
325 |
46 |
|
125 |
400/356 |
245 |
210 |
185 |
3 |
24 |
8-Ф18 |
320 |
335 |
405 |
70 |
|
150 |
460/406 |
280 |
240 |
210 |
3 |
24 |
8-Ф23 |
320 |
370 |
450 |
95 |
|
200 |
570/521 |
335 |
295 |
265 |
3 |
26 |
8-Ф23 |
400 |
480 |
600 |
170 |
|
250 |
680/635 |
339 |
350 |
320 |
3 |
28 |
12-Ф23 |
500 |
545 |
620 |
270 |
|
300 |
790/749 |
440 |
400 |
368 |
4 |
28 |
12-Ф23 |
500 |
585 |
680 |
320 |
